flare协程框架（一）-协程上下文切换分析

发表于 分类于

背景·

公司内项目为了提升性能，做的其中一个优化是上了协程+io uring。 我们选择的协程库为 腾讯开源的flare。 本文分析flare的fiber是如何做上下文切换的，即用户态的context switch。

在flare中，一个用户态线程命名为fiber，所以本文也即分析fiber是如何做context switch的。

上下文切换 – jump_context·

在flare的源码中，上下文切换的函数为jump_context， 该逻辑由汇编实现：

一般来说，切换context的通用流程为：

  • 保存原调用者现场
  • 恢复当前要切换的context现场, 同时切stack
  • 跳转到当前要切换的context来执行

这里的问题是，要保存/恢复什么现场？

参考如下图片，x86-64体系下各个通用寄存器的作用以及calling-conventions, 特别说下caller-owned regs，如果要在callee中使用caller-owned的寄存器，需要把这些寄存器先保存再使用， 对应本文分析的Jump context, 需要保存现场为caller-owned寄存器以及RIP（只不过RIP自动保存,无需我们关心）。

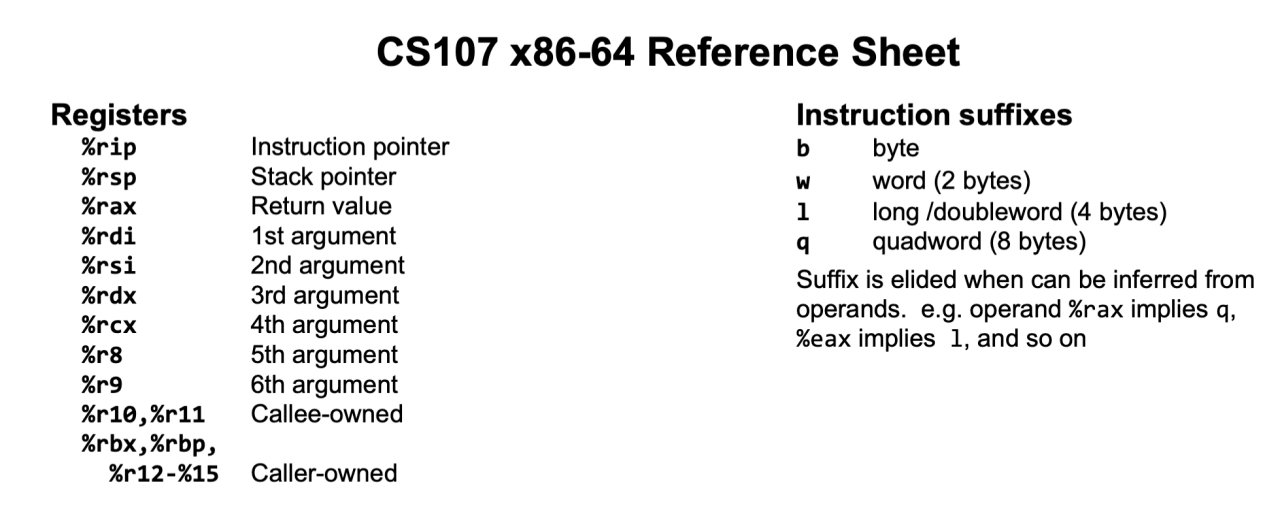

image-20240720141534394

什么是caller，什么是callee。有如下函数:

1
2
3
4
5
void foo() {}

void bar() {
    foo()
}

bar为caller

foo为callee

要在foo中使用 rbx, rbp, r12-r15 寄存器，需要先保存再使用，并且在回到bar的frame前，需要恢复这些寄存器的值。

通常我们在gdb中做反汇编时，进入一个函数时，前几行指令总会看到push xxx的影子，就是在保存这些寄存器。

有了如上背景知识，可以来看汇编了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
/*
    A slightly modified version of boost.context 1.69.

    // `self` is updated prior to `to` starts executing.
    //
    // RDI: self
    // RSI: to
    // RDX: context
    void jump_context(void** self, void* to, void* context);
*/

/*
            Copyright Oliver Kowalke 2009.
   Distributed under the Boost Software License, Version 1.0.
      (See accompanying file LICENSE_1_0.txt or copy at
            http://www.boost.org/LICENSE_1_0.txt)
*/

/****************************************************************************************
 *                                                                                      *
 *  ----------------------------------------------------------------------------------  *
 *  |    0    |    1    |    2    |    3    |    4     |    5    |    6    |    7    |  *
 *  ----------------------------------------------------------------------------------  *
 *  |   0x0   |   0x4   |   0x8   |   0xc   |   0x10   |   0x14  |   0x18  |   0x1c  |  *
 *  ----------------------------------------------------------------------------------  *
 *  | fc_mxcsr|fc_x87_cw|        R12        |         R13        |        R14        |  *
 *  ----------------------------------------------------------------------------------  *
 *  ----------------------------------------------------------------------------------  *
 *  |    8    |    9    |   10    |   11    |    12    |    13   |    14   |    15   |  *
 *  ----------------------------------------------------------------------------------  *
 *  |   0x20  |   0x24  |   0x28  |  0x2c   |   0x30   |   0x34  |   0x38  |   0x3c  |  *
 *  ----------------------------------------------------------------------------------  *
 *  |        R15        |        RBX        |         RBP        |        RIP        |  *
 *  ----------------------------------------------------------------------------------  *
 *                                                                                      *
 ****************************************************************************************/

.file "jump_context.S"
.text
.globl jump_context
.type jump_context,@function
.align 16
jump_context:
    leaq  -0x38(%rsp), %rsp /* prepare stack */

    movq  %r12, 0x8(%rsp)  /* save R12 */
    movq  %r13, 0x10(%rsp)  /* save R13 */
    movq  %r14, 0x18(%rsp)  /* save R14 */
    movq  %r15, 0x20(%rsp)  /* save R15 */
    movq  %rbx, 0x28(%rsp)  /* save RBX */
    movq  %rbp, 0x30(%rsp)  /* save RBP */

    /* store RSP (pointing to context-data) to variable pointed by RDI */
    movq  %rsp, (%rdi)

    /* restore RSP (pointing to context-data) from RSI */
    movq  %rsi, %rsp

    movq  0x38(%rsp), %r8  /* restore return-address */


    movq  0x8(%rsp), %r12  /* restore R12 */
    movq  0x10(%rsp), %r13  /* restore R13 */
    movq  0x18(%rsp), %r14  /* restore R14 */
    movq  0x20(%rsp), %r15  /* restore R15 */
    movq  0x28(%rsp), %rbx  /* restore RBX */
    movq  0x30(%rsp), %rbp  /* restore RBP */

    leaq  0x40(%rsp), %rsp /* prepare stack */

    /* pass `context` as first arg to fiber being run */
    /* RDX: third argument to `jump_context`, */
    /* RDI: first argument to `start_proc`. */
    movq  %rdx, %rdi

    /* indirect jump to context */
    jmp  *%r8
.size jump_context,.-jump_context

/* Mark that we don't need executable stack.  */
.section .note.GNU-stack,"",%progbits

在FiberEntity::Resume函数处，会调用 jump_context:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
inline void FiberEntity::Resume() noexcept {
  // Note that there are some inconsistencies. The stack we're running on is not
  // our stack. This should be easy to see, since we're actually running in
  // caller's context (including its stack).
  auto caller = GetCurrentFiberEntity();
  FLARE_DCHECK_NE(caller, this, "Calling `Resume()` on self is undefined.");


  // Argument `context` (i.e., `this`) is only used the first time the context
  // is jumped to (in `FiberProc`).
  jump_context(&caller->state_save_area, state_save_area, this);  // 换fiber

        // ...
  SetCurrentFiberEntity(caller);  // The caller has back.

  // Check for pending `ResumeOn`.
  DestructiveRunCallbackOpt(&caller->resume_proc);
}

在执行 jump_context时，当前fiber的stack内容应该如下：

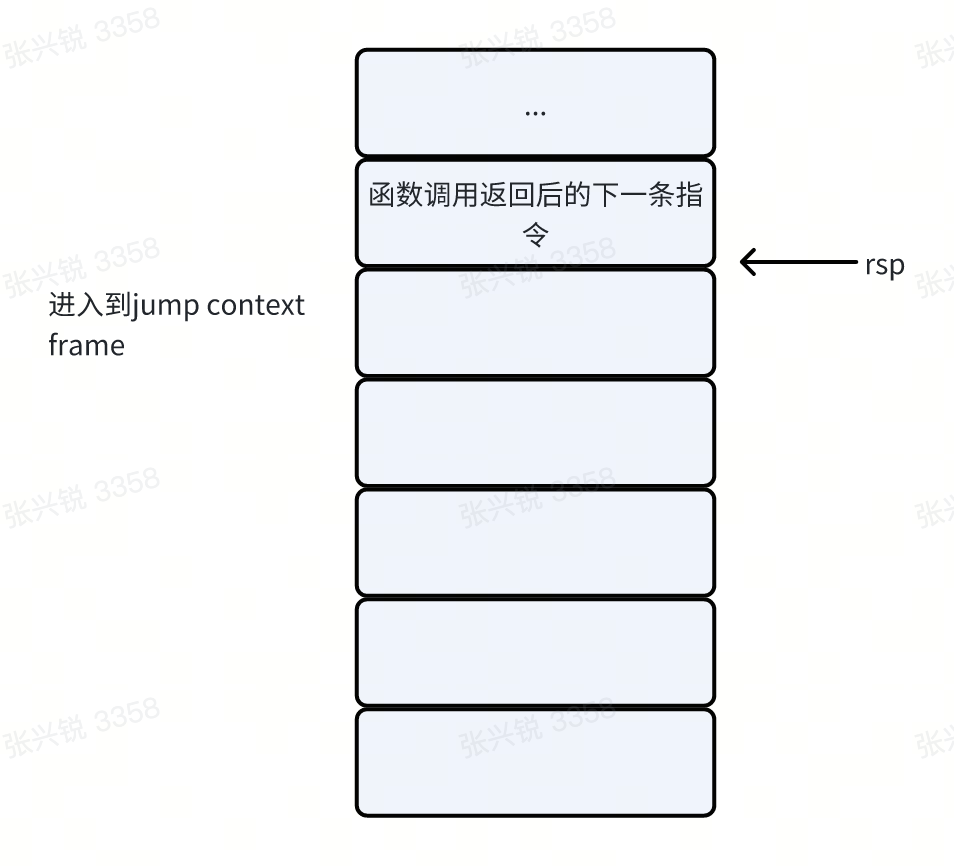

image-20240720141823501

回到汇编处：

一旦进入jump_context的frame，寄存器的现场为:

• RDI: &caller->state_save_area

• RSI: 要切换的fiber的state_save_area

• RDX: callee的fiber entity的this指针

1
2
3
4
5
6
7
8
9
10
11
12
13
jump_context:
    leaq  -0x38(%rsp), %rsp /* prepare stack */

    movq  %r12, 0x8(%rsp)  /* save R12 */
    movq  %r13, 0x10(%rsp)  /* save R13 */
    movq  %r14, 0x18(%rsp)  /* save R14 */
    movq  %r15, 0x20(%rsp)  /* save R15 */
    movq  %rbx, 0x28(%rsp)  /* save RBX */
    movq  %rbp, 0x30(%rsp)  /* save RBP */

    /* store RSP (pointing to context-data) to variable pointed by RDI */
    movq  %rsp, (%rdi)

额外说一下：rsp 为栈顶指针，栈push时，rsp是向下生长(高地址向低地址）。

第一步，将rsp向下推进0x38个字节。

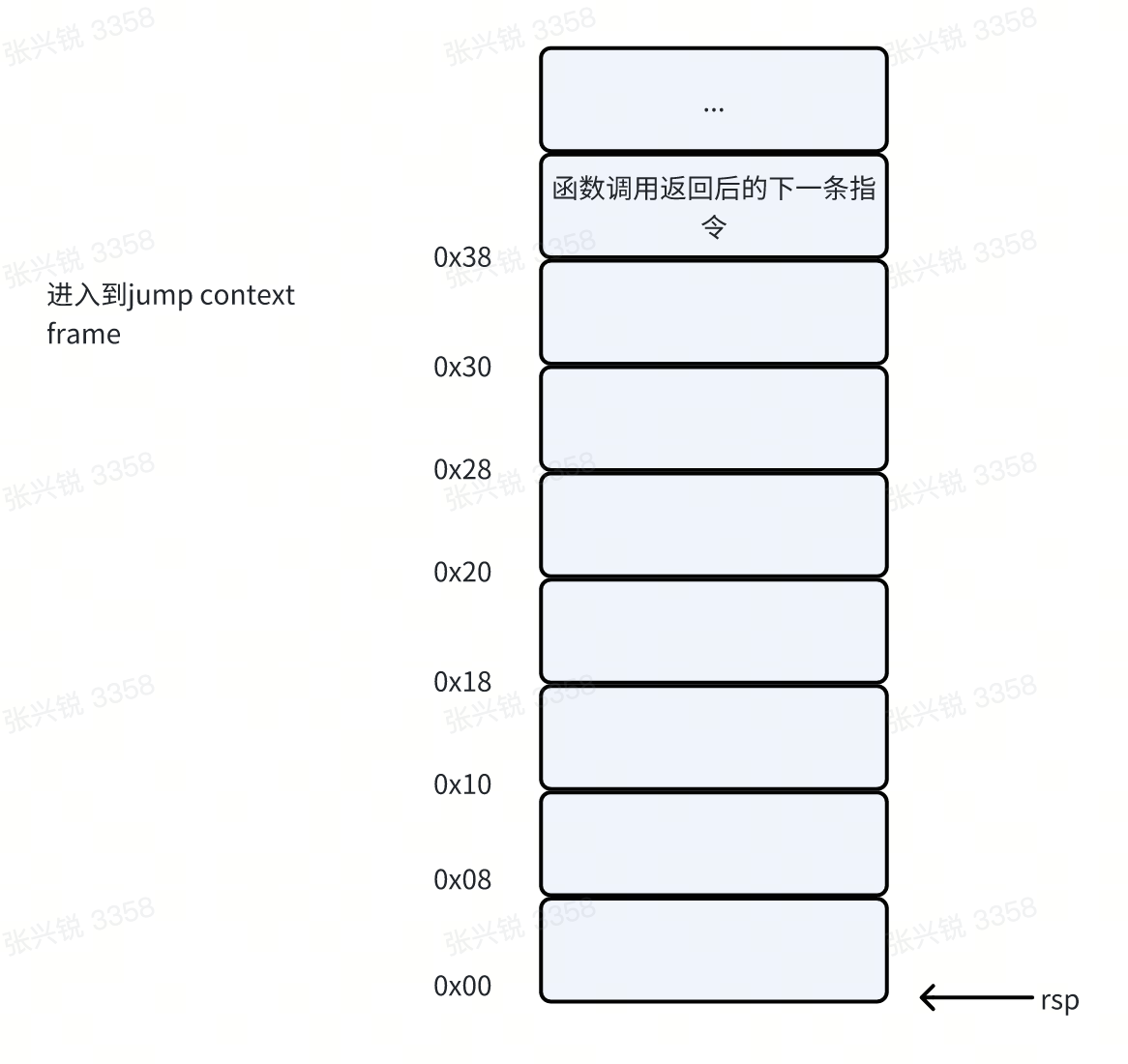

image-20240720141835528

第二步：保存caller-owned registers:

1
2
3
4
5
6
movq  %r12, 0x8(%rsp)  /* save R12 */
movq  %r13, 0x10(%rsp)  /* save R13 */
movq  %r14, 0x18(%rsp)  /* save R14 */
movq  %r15, 0x20(%rsp)  /* save R15 */
movq  %rbx, 0x28(%rsp)  /* save RBX */
movq  %rbp, 0x30(%rsp)  /* save RBP */

执行完如上代码后，stack内容为：

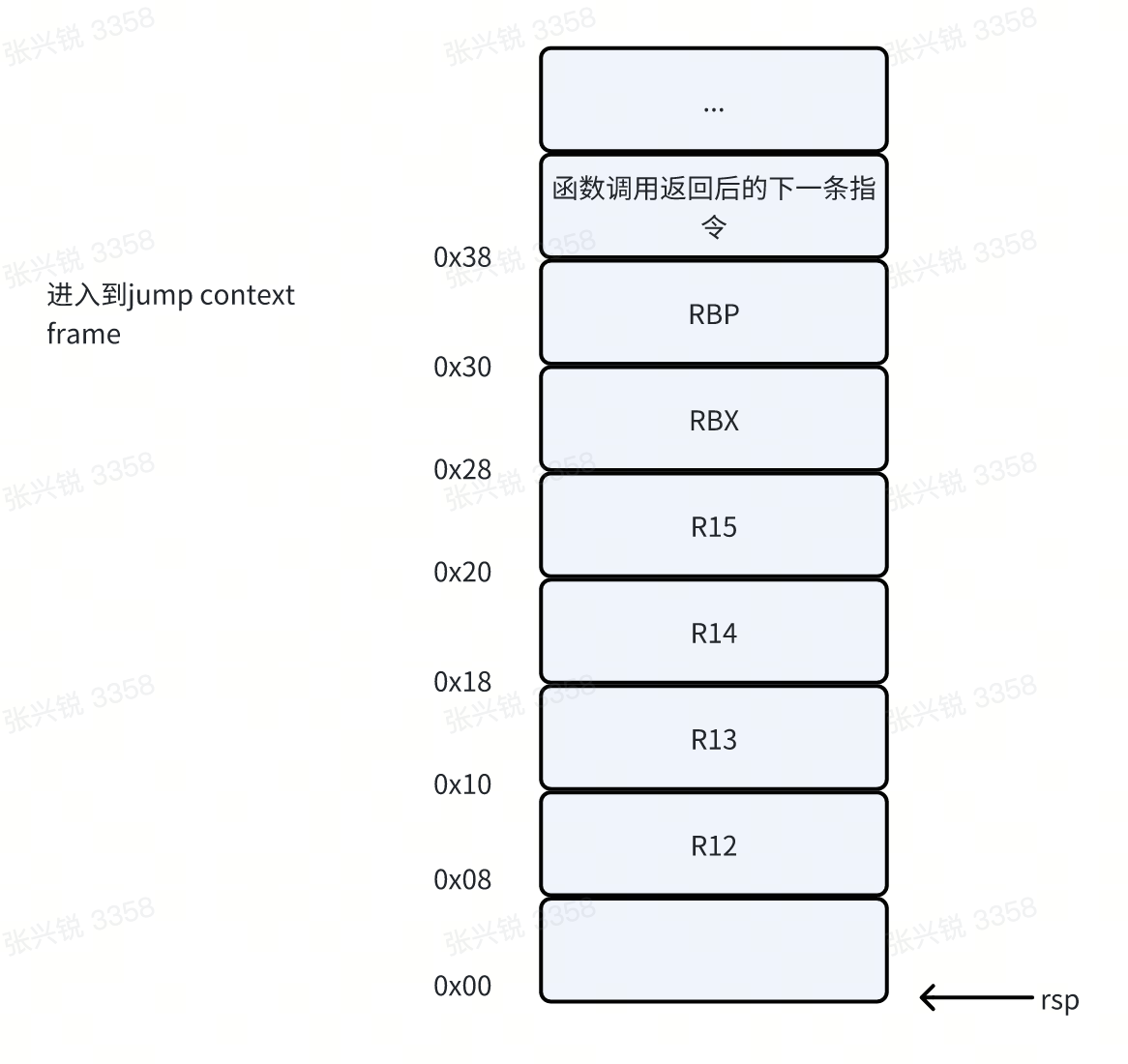

image-20240720141918881

接着执行:

1
2
3
4

/* store RSP (pointing to context-data) to variable pointed by RDI */
movq  %rsp, (%rdi)

RDI为&caller->state_save_area，也就是让caller的state_save_area指向刚才保存的这片内存头。即:

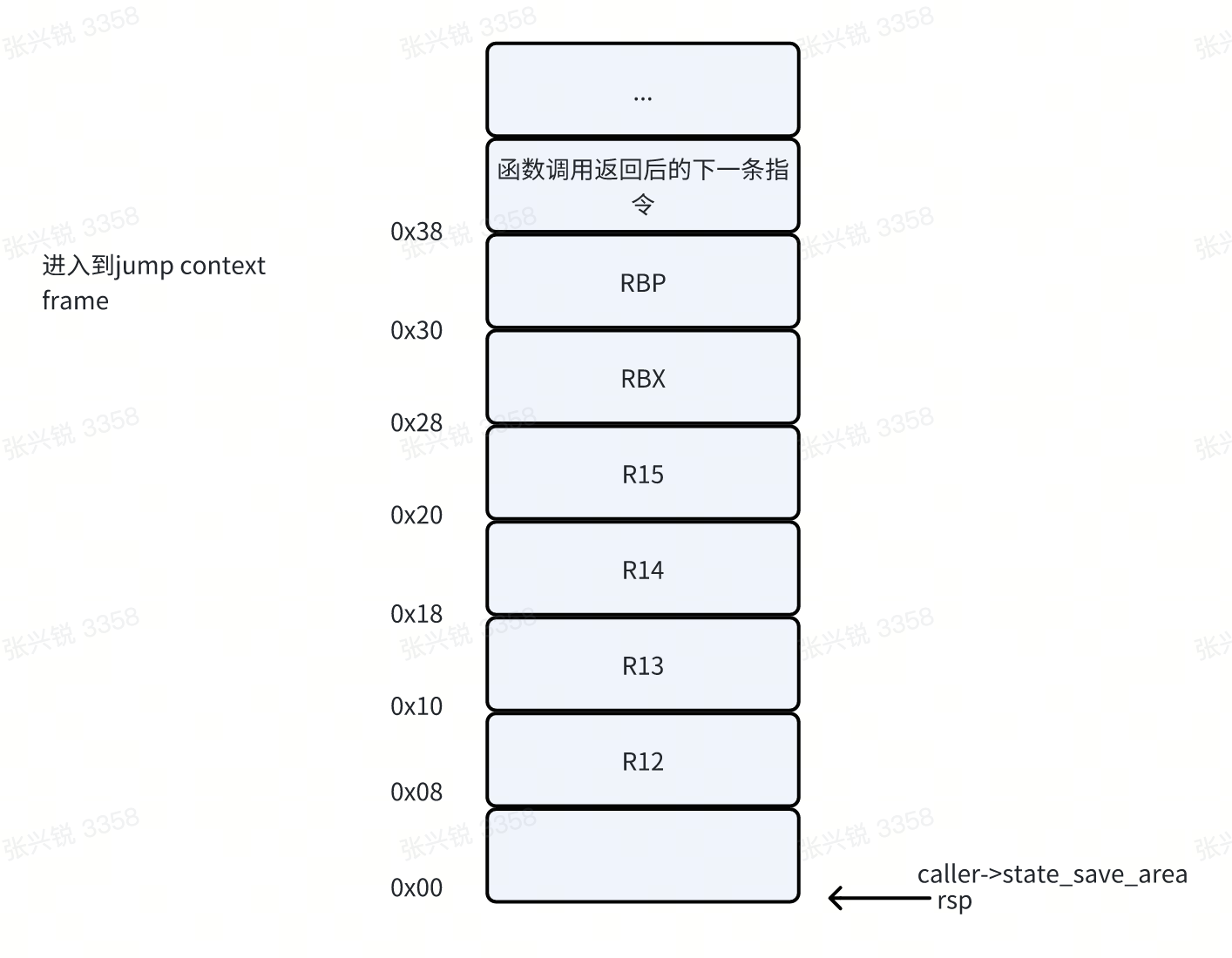

image-20240720141957104

到此步，原fiber context保存完成，下面开始切换到目标的fiber。

第三步：恢复要执行的context的现场, 首先将 RSI(要切换的fiber的state_save_area） 赋值给rsp, 这里完成切栈

1
2
/* restore RSP (pointing to context-data) from RSI */
   movq  %rsi, %rsp

接着：

1
2
3
4
5
6
7
8
9
10

movq  0x38(%rsp), %r8  /* restore return-address */


movq  0x8(%rsp), %r12  /* restore R12 */
movq  0x10(%rsp), %r13  /* restore R13 */
movq  0x18(%rsp), %r14  /* restore R14 */
movq  0x20(%rsp), %r15  /* restore R15 */
movq  0x28(%rsp), %rbx  /* restore RBX */
movq  0x30(%rsp), %rbp  /* restore RBP */

这个过程很明显就是第二步的逆过程。

然后修正rsp位置：

1
leaq  0x40(%rsp), %rsp /* prepare stack */

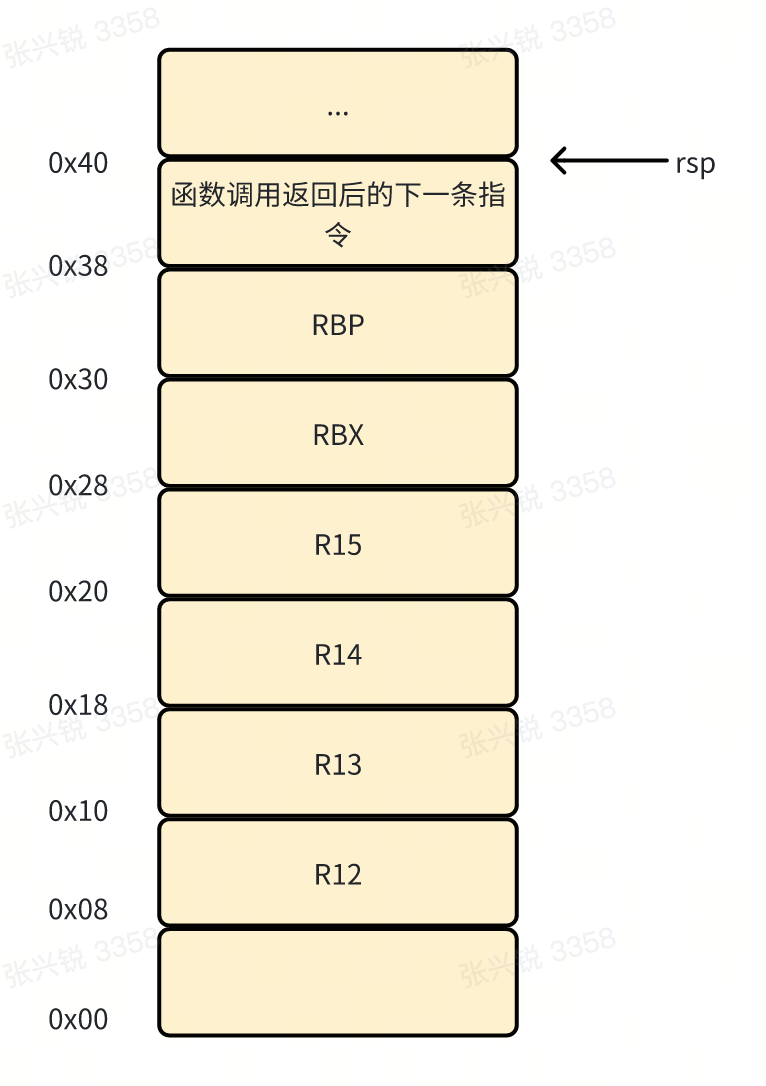

image-20240720142108148

第四步：执行切换后的入口函数

1
2
3
4
5
6
7
/* pass `context` as first arg to fiber being run */
/* RDX: third argument to `jump_context`, */
/* RDI: first argument to `start_proc`. */
movq  %rdx, %rdi

/* indirect jump to context */
jmp  *%r8

准备调用入口函数， 入口函数需要一个参数，由rdi指定， rdi的值来自rdx(rdx 为最开始的callee的fiber entity的this指针）。

在flare的实现中，这个入口函数为:

1
static void FiberProc(void* context)

实际上入口点不在这里，具体要看完make_context的分析。不过可以这样去理解。

制作上下文context - make_context·

make_context在 InstantiateFiberEntity 时会调用:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
FiberEntity* InstantiateFiberEntity(SchedulingGroup* scheduling_group,
                                    FiberDesc* desc) noexcept {
  ScopedDeferred _{[&] { DestroyFiberDesc(desc); }};  // Don't leak.
  auto stack = desc->system_fiber ? CreateSystemStack() : CreateUserStack();
  auto stack_size =
      desc->system_fiber ? kSystemStackSize : FLAGS_flare_fiber_stack_size;
  auto bottom = reinterpret_cast<char*>(stack) + stack_size;
  // `FiberEntity` (and magic) is stored at the stack bottom.
  auto ptr = bottom - kFiberStackReservedSize;
  FLARE_DCHECK(reinterpret_cast<std::uintptr_t>(ptr) % alignof(FiberEntity) ==
               0);
  // NOT value-initialized intentionally, to save precious CPU cycles.
  auto fiber = new (ptr) FiberEntity;  // A new life has born.
  fiber->worker = desc->worker;
  fiber->debugging_fiber_id = id_alloc::Next<FiberIdTraits>();
  fiber->stack_size = stack_size - kFiberStackReservedSize;
  fiber->state_save_area =
      make_context(fiber->GetStackTop(), fiber->GetStackLimit(), FiberProc);  // make_context in here!!!
  fiber->scheduling_group = scheduling_group;
  fiber->state = FiberState::Ready;

  // Now move fields from `desc` into `fiber`.
  fiber->start_proc = std::move(desc->start_proc);
  fiber->exit_barrier = std::move(desc->exit_barrier);
  fiber->last_ready_tsc = desc->last_ready_tsc;
  fiber->scheduling_group_local = desc->scheduling_group_local;
  fiber->system_fiber = desc->system_fiber;
  return fiber;
}

分析make_context前，先看下这段逻辑。

分配一个stack（默认为128K），并在高地址的最后512B处，用placement_new 一个FiberEntity:

1
auto fiber = new (ptr) FiberEntity;  // A new life has born.

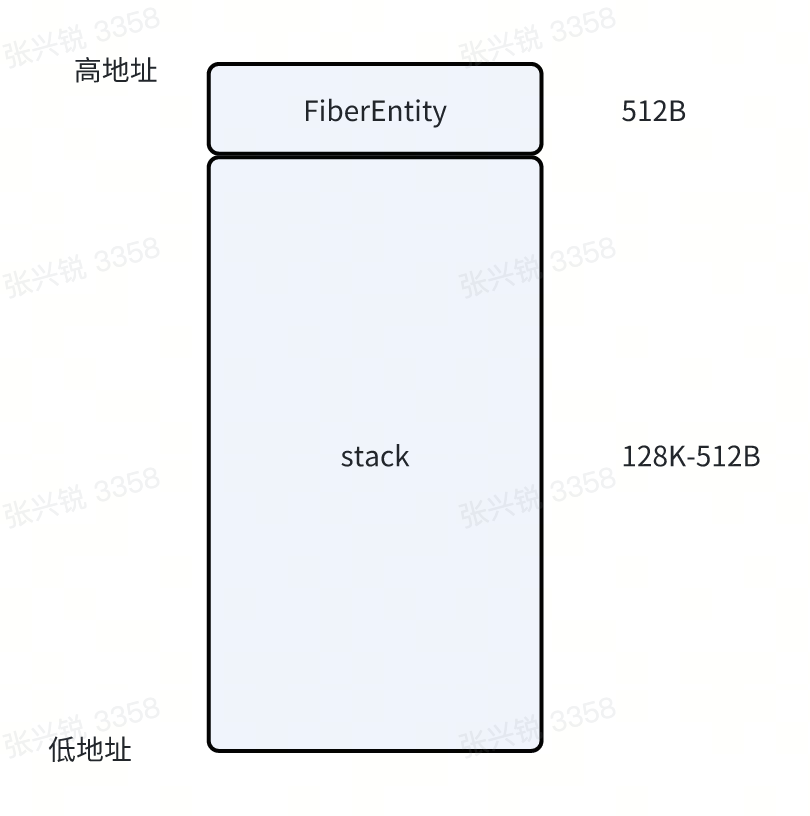

image-20240720142332776

给make_context传的参数为:fiber->GetStackTop(), fiber->GetStackLimit()

1
2
3
4
5
6
7
8
// Get top (highest address) of the runtime stack (after skipping this
// control structure).
//
// Calling this method on main fiber is undefined.
void* GetStackTop() const noexcept {
  // The runtime stack is placed right below us.
  return reinterpret_cast<char*>(const_cast<FiberEntity*>(this));
}

也就是:

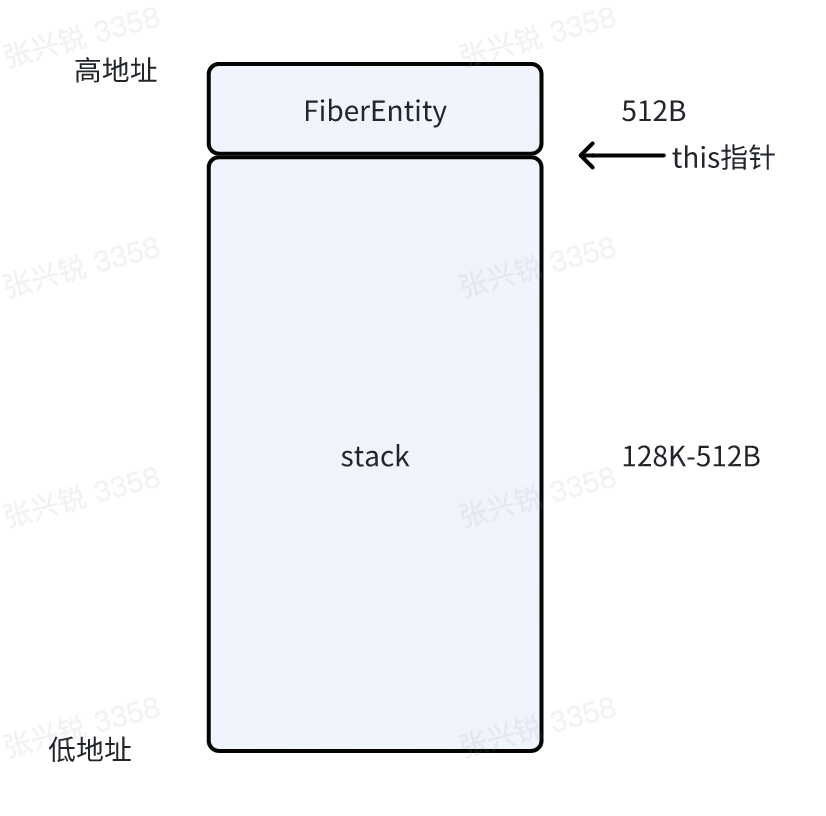

image-20240720142404346

fiber->GetStackLimit()

1
2
3
4
//   fiber->stack_size = stack_size - kFiberStackReservedSize;

// Get stack size.
std::size_t GetStackLimit() const noexcept { return stack_size; }

make_context的函数签名为:

1
void* make_context(void* sp, std::size_t size, void (*start_proc)(void*));

所以:

  • sp(RDI): 上图中的this指针处，即stack有效地址的的高地址处
  • size(RSI): stack的limit size，即128K-512B
  • start_proc(RDX): 入口函数地址

现在看汇编：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
/*
    A slightly modified version of boost.context 1.69.

    // DO NOT RETURN FROM `start_proc`, THIS LEADS TO CRASH (IN AN UNFRIENDLY
    // WAY.).
    //
    // Returns: Jump target (same as `sp`) for **first** call to `jump_context`.
    //
    // RDI: sp
    // RSI: size (not used)
    // RDX: start_proc (jump target is passed as parameter)
    void* make_context(void* sp, std::size_t size, void (*start_proc)(void*));
*/

/*
            Copyright Oliver Kowalke 2009.
   Distributed under the Boost Software License, Version 1.0.
      (See accompanying file LICENSE_1_0.txt or copy at
            http://www.boost.org/LICENSE_1_0.txt)
*/

/****************************************************************************************
 *                                                                                      *
 *  ----------------------------------------------------------------------------------  *
 *  |    0    |    1    |    2    |    3    |    4     |    5    |    6    |    7    |  *
 *  ----------------------------------------------------------------------------------  *
 *  |   0x0   |   0x4   |   0x8   |   0xc   |   0x10   |   0x14  |   0x18  |   0x1c  |  *
 *  ----------------------------------------------------------------------------------  *
 *  | fc_mxcsr|fc_x87_cw|        R12        |         R13        |        R14        |  *
 *  ----------------------------------------------------------------------------------  *
 *  ----------------------------------------------------------------------------------  *
 *  |    8    |    9    |   10    |   11    |    12    |    13   |    14   |    15   |  *
 *  ----------------------------------------------------------------------------------  *
 *  |   0x20  |   0x24  |   0x28  |  0x2c   |   0x30   |   0x34  |   0x38  |   0x3c  |  *
 *  ----------------------------------------------------------------------------------  *
 *  |        R15        |        RBX        |         RBP        |        RIP        |  *
 *  ----------------------------------------------------------------------------------  *
 *                                                                                      *
 ****************************************************************************************/

.file "make_context.S"
.text
.globl make_context
.type make_context,@function
.align 16
make_context:
    /* first arg of make_context() == top of context-stack */
    movq  %rdi, %rax

    /* shift address in RAX to lower 16 byte boundary */
    andq  $-16, %rax  // 低4bit置0， 这里应该是为了stack高地址limit处是16B对齐的， 为什么是16B对齐，不是8B对齐？因为一些寄存器操作需要16B对齐，如xmm寄存器（和浮点数相关）

    /* reserve space for context-data on context-stack */
    /* on context-function entry: (RSP -0x8) % 16 == 0 */
    leaq  -0x40(%rax), %rax

    /* third arg of make_context() == address of context-function */
    /* stored in RBX */
    movq  %rdx, 0x28(%rax)

    /* save MMX control- and status-word */
    stmxcsr  (%rax)
    /* save x87 control-word */
    fnstcw   0x4(%rax)     // 保存和浮点运算相关的状态

    /* compute abs address of label trampoline */
    leaq  trampoline(%rip), %rcx  // 相对rip的offset寻址，结果是rcx 中的地址为trampoline label下的第一条指令的地址
    /* save address of trampoline as return-address for context-function */
    /* will be entered after calling jump_fcontext() first time */
    movq  %rcx, 0x38(%rax)

    ret /* return pointer to context-data */

trampoline:
    /* Crash on return. */
    push $0
    /* jump to context-function */
    jmp *%rbx

.size make_context,.-make_context

/* Mark that we don't need executable stack. */
.section .note.GNU-stack,"",%progbits

第一步，把stack有效高地址给rax，并把rax按16B对齐。

1
2
3
4
5
/* first arg of make_context() == top of context-stack */
movq  %rdi, %rax

/* shift address in RAX to lower 16 byte boundary */
andq  $-16, %rax

第二步，准备context需要的内存, 给这片区域0x40B的内存

1
2
3
/* reserve space for context-data on context-stack */
/* on context-function entry: (RSP -0x8) % 16 == 0 */
leaq  -0x40(%rax), %rax

第三步，记录入口地址，注意在第一部分的JumpContext中说的入口地址（FiberProc)就是这里，但是真正执行的入口不在这里，见下文

1
2
3
/* third arg of make_context() == address of context-function */
/* stored in RBX */
movq  %rdx, 0x28(%rax)

第四步，保存浮点数相关的状态

1
2
3
4
/* save MMX control- and status-word */
stmxcsr  (%rax)
/* save x87 control-word */
fnstcw   0x4(%rax)     // 保存和浮点运算相关的状态

第五步，保存trampoline地址到 0x38偏移量

结合jump context的分析， 0x38偏移量处的地址才是切换到本fiber context时的rip地址，所以真正的入口地址是trampolin

1
2
3
4
5
/* compute abs address of label trampoline */
leaq  trampoline(%rip), %rcx  // 相对offset寻址，rcx 中的地址为trmpoline label下的第一条指令的地址
/* save address of trampoline as return-address for context-function */
/* will be entered after calling jump_fcontext() first time */
movq  %rcx, 0x38(%rax)

第六步，ret，返回rax寄存器, 即 fiber->state_save_area =$rax

1
ret

结合jump context, 切换本fiber context后，执行的第一条指令为 trampoline 的 push $0

1
2
3
4
5
trampoline:
    /* Crash on return. */
    push $0
    /* jump to context-function */
    jmp *%rbx

这里的rbx就是FiberProc

trampoline做的工作是push一个0x0地址到stack上作为ret时的rip，避免从FiberProc中返回（因为返回后，rip将restore成0x0，这是不可执行的，程序会core），继续分析 FiberProc, 看它是否会返回：

函数内有一行:

1
2
// No one is waiting for us, this is easy.
GetMasterFiberEntity()->ResumeOn([self] { FreeFiberEntity(self); });

这里的意思是，切换到master fiber , 并在master fiber 的context上，释放本FiberEntity。 所以FiberProc并不会返回，符合预期。

gdb单步改make_context·

1
2
/* first arg of make_context() == top of context-stack */
  movq  %rdi, %rax

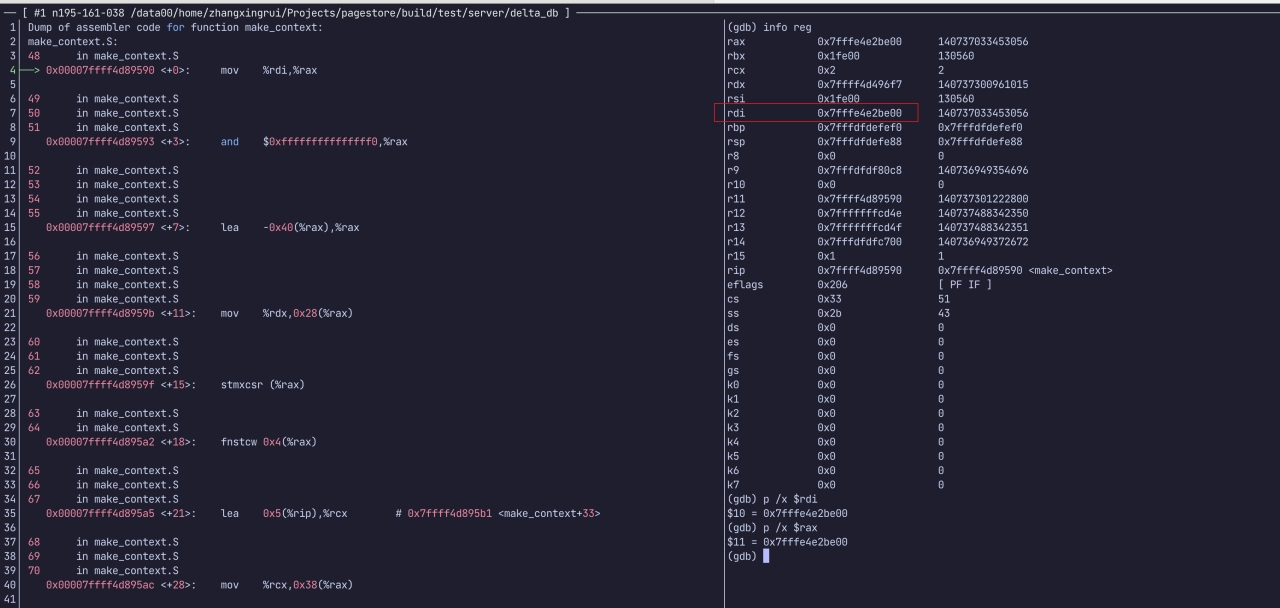

image-20240720142747423

rax 寄存器为 0x7fffe4e2be00

1
andq  $-16, %rax

rax结果为 0x7fffe4e2be00 已经16B对齐，所以没有效果

1
2
3
/* reserve space for context-data on context-stack */
  /* on context-function entry: (RSP -0x8) % 16 == 0 */
  leaq  -0x40(%rax), %rax

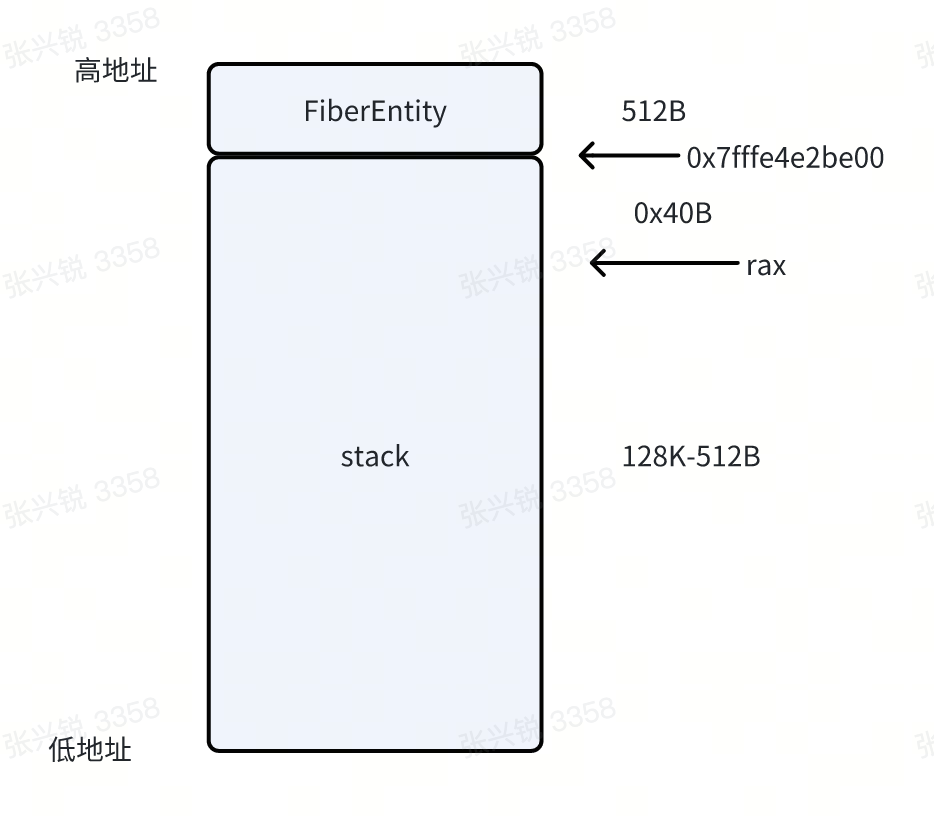

rax结果为 0x7fffe4e2bdc0 。 此时内存分布为：

image-20240720142816180
1
2
3
/* third arg of make_context() == address of context-function */
/* stored in RBX */
movq  %rdx, 0x28(%rax)

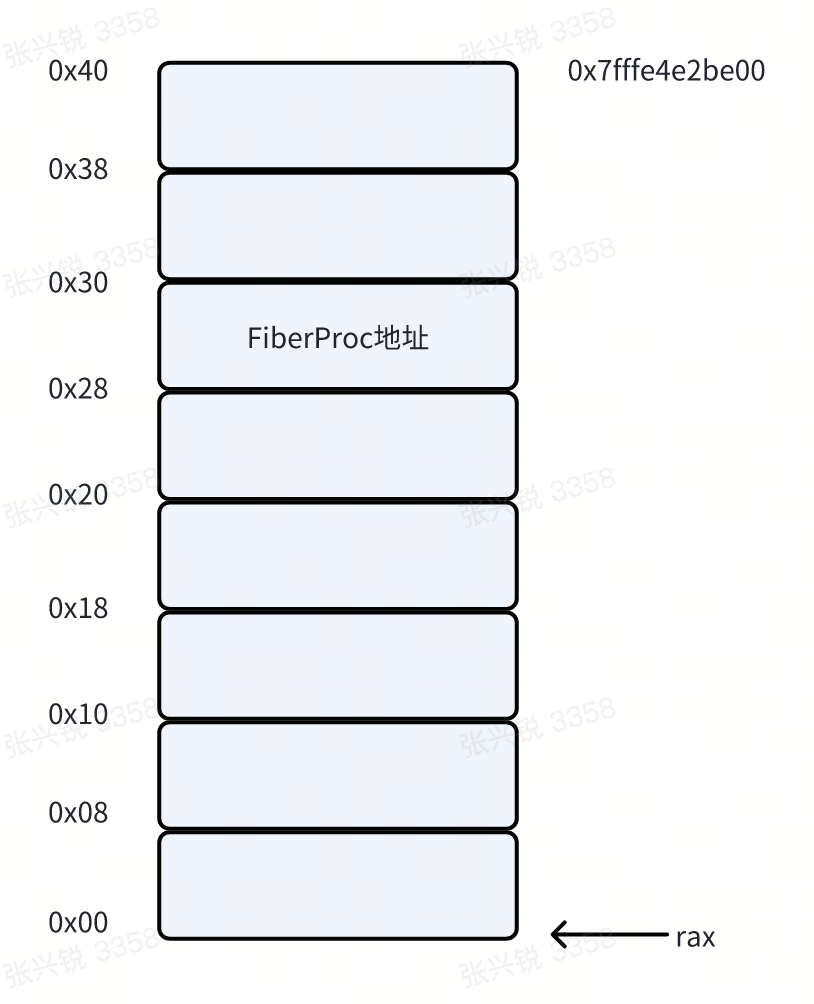

将rdx给到 0x28 偏移处

image-20240720142848692

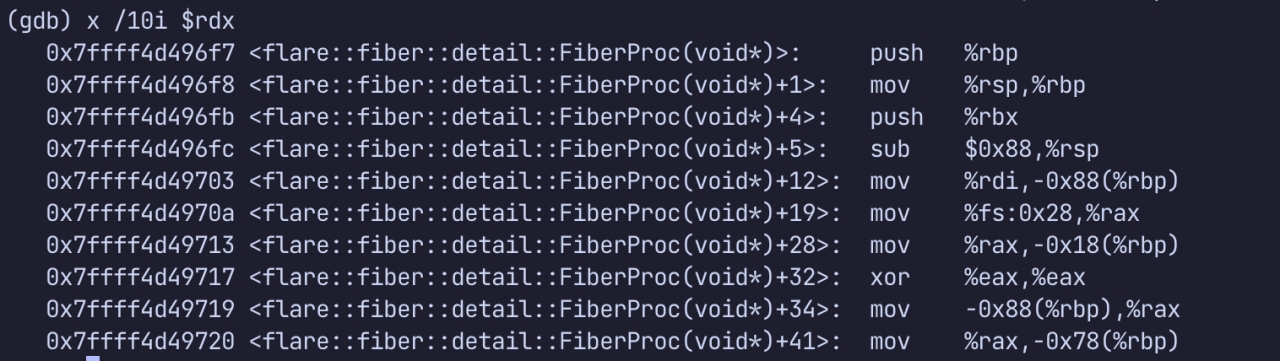

可以通过 x /10i rdx 查看是否是FiberProc地址：

image-20240720142929995

1
2
3
4
/* save MMX control- and status-word */
stmxcsr  (%rax)         // 保存MXCSR寄存器
/* save x87 control-word */
fnstcw   0x4(%rax)     // 保存和浮点运算相关的状态

保存多媒体和浮点运算相关的状态。

1
2
/* compute abs address of label trampoline */
   leaq  trampoline(%rip), %rcx  // 相对offset寻址，rcx 中的地址为trmpoline label下的第一条指令的地址

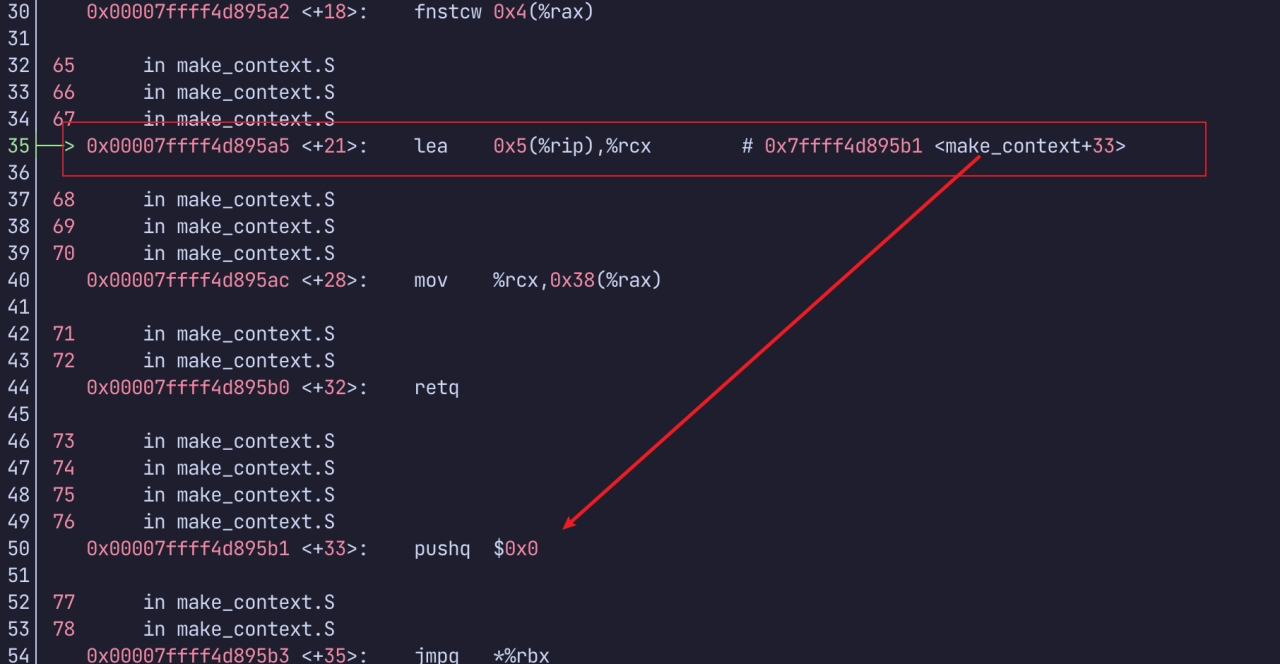

这条指令让rcx保存 trampoline 的第一条指令的地址，实际上经过编译后的指令为:

image-20240720143011764

此时 rip = 0x0x00007ffff4d895a5, rip +5 也不等于0x7ffff4d895b1.

具体的运行应该是， 5 + (rip 之后一条指令的地址），想象为在具体执行lea 指令时，rip已经指向了 0x00007ffff4d895ac。所以结果是 0x00007ffff4d895ac + 5 = 0x00007ffff4d895b1

1
movq  %rcx, 0x38(%rax)

保存在 0x38($rax)处：

image-20240720143048092

最后:

1
ret

即：

1
fiber->state_save_area = $rax

所以 state_save_area 指向了这个stack的一部分，图示的红色部分。

image-20240720143131372
文章对你有帮助?打赏一下作者吧
